回轉直徑500數控立車不同回轉軸運作方法
作者：數控立車廠家人氣：
發表時間：2019-05-25
回轉直徑500數控立車不同回轉軸運作方法
新型的五軸回轉直徑500數控立車，即工件一次裝夾就可完成五面體的加工，就是這一種回轉直徑500數控立車的回轉軸有兩種方式。
一、立式主軸頭的回轉
主軸前端是一個回轉頭，能自行環繞Z軸360度，成為C軸，回轉頭上還帶可環繞X軸旋轉的A軸，一般可達±90度以上，實現上述同樣的功能。這種設置方式的優點是主軸加工非常靈活，工作臺也可以設計的非常大，客機龐大的機身、巨大的發動機殼都可以在這類回轉直徑500數控立車上加工。
這種設計還有一大優點：我們在使用球面銑刀加工曲面時，當刀具中心線垂直于加工面時，由于球面銑刀的頂點線速度為零，頂點切出的工件表面質量會很差，采用主軸回轉的設計，令主軸相對工件轉過一個角度，使球面銑刀避開頂點切削，保證有一定的線速度，可提高表面加工質量。
其次就是這種結構非常受模具高精度曲面加工的歡迎，這是工作臺回轉式回轉直徑500數控立車難以做到的。為了達到回轉的高精度，的回轉軸還配置了圓光柵尺反饋，分度精度都在幾秒以內，當然這類主軸的回轉結構比較復雜，制造成本也較高。

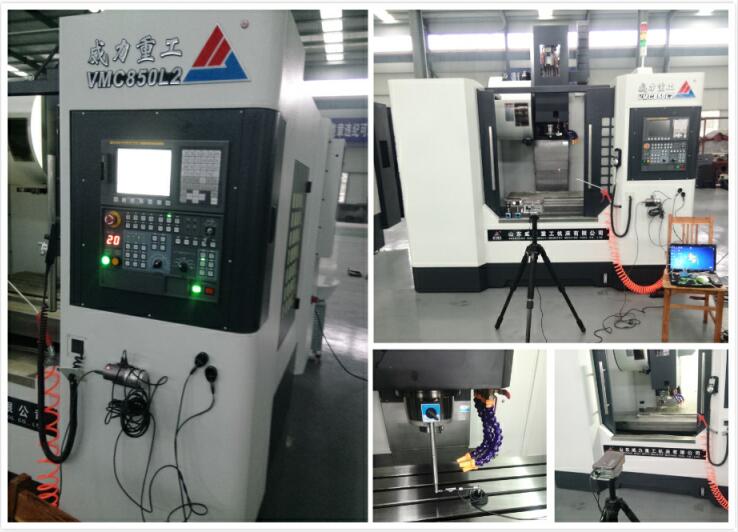

高精度數控立車細節展示
二、工作臺回轉軸
設置在床身上的工作臺可以環繞X軸回轉，定義為A軸，A軸一般工作范圍+30度至-120度。工作臺的中間還設有一個回轉臺，在圖示的位置上環繞Z軸回轉，定義為C軸，C軸都是360度回轉。這樣通過A軸與C軸的組合，固定在回轉直徑500數控立車的工作臺上的工件除了底面之外，其余的五個面都可以由立式主軸進行加工。
A軸和C軸小分度值一般為0.001度，這樣又可以把工件細分成任意角度，加工出傾斜面、傾斜孔等。A軸和C軸如與XYZ三直線軸實現聯動，就可加工出復雜的空間曲面，當然這需要的數控系統、伺服系統以及軟件的支持。這種設置方式的優點是主軸的結構比較簡單，主軸剛性非常好，制造成本比較低。
