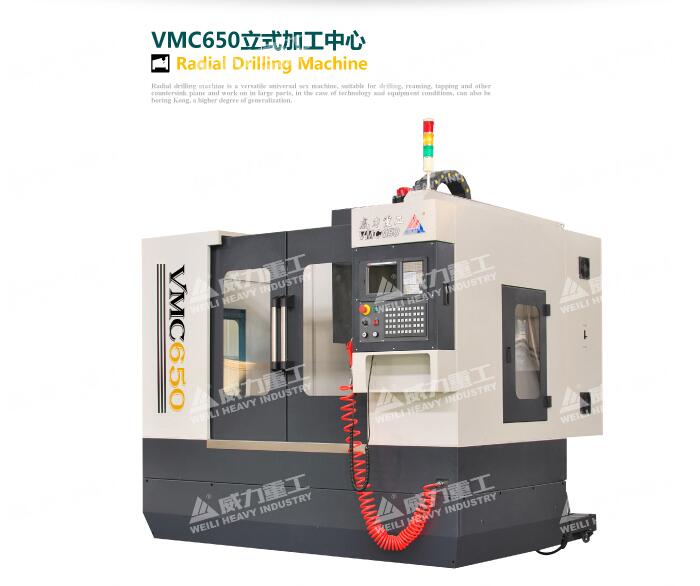

VMC650立式加工中心

VMC650立式加工中心為X/Y/Z三軸伺服直聯控制半閉環加工中心，三軸均為滾動直線導軌，可以實現三軸三聯動的高精度加工。...

咨詢熱線：18306370898

產品詳情

VMC650立式加工中心為X/Y/Z三軸伺服直聯控制半閉環加工中心，三軸均為滾動直線導軌，可以實現三軸三聯動的高精度加工。主軸采用臺灣原裝BT40高速主軸單元，通過伺服電機和高精度齒形帶輪驅動。能夠實現對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，集中完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序，適合于多品種、大批量產品的生產，特別是憑借進口系統的高精度插補功能，可以對高度復雜的曲面工件進行精細化加工。

VMC650立式加工中心機床結構特點：

1、底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用HT300鑄鐵；底座為箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；A型橋跨式立柱及內部網格狀筋，有力保證了Z軸強力切削時的剛性及精度；基礎件采用樹脂砂造型并經過時效處理，為機床長期使用性能的穩定性提供了保障。

2、X、Y、Z向導軌均為臺灣原裝重載直線滾動導軌，具有速度快、高剛性、低摩擦、低噪音、低溫升變化等特性，配合自動強制潤滑，提高機床精度壽命；

3、Z向驅動電機具有失電制動裝置，可避免突然斷電對加工造成的安全隱患；

4、X、Y、Z三個方向進給采用臺灣知名廠家高精度、高強度的內循環雙螺母預壓大導程滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度和同步；

5、采用臺灣高速、高精度、高剛性BT40主軸單元，軸向和徑向承載能力強，最高轉速可達8000rpm；

6、主軸采用中心吹氣結構，在主軸松刀時迅速用中心高壓氣體對主軸內錐進行清潔，保證刀具夾持的精度和壽命；

7、X、Y、Z三個方向導軌、絲杠都采用防護裝置，保證絲杠及導軌的清潔，確保機床的傳動及運動精度和壽命，三軸最大行程為：450*300*400mm；

8、機床外防護采用全防護結構設計，操作方便、安全可靠；

9、采用可靠的集中自動潤滑裝置，定時、定量對機床各潤滑點自動間歇式潤滑，可依據工作狀況調節潤滑時間；

10、采用臺灣專業廠家生產的10把斗笠式刀庫（可選配：16把圓盤機械手刀庫），換刀準確，時間短，效率高，經百萬次運轉測試，符合可靠性要求；帶有阻尼結構，能減少運動時的沖擊，保證刀庫的使用壽命；氣動驅動，使用方便，最短路徑換刀；

11、采用油水分離裝置，可把收集來的大部分潤滑油從冷卻液中分離出來，防止冷卻液的快速惡化，利于環保；

12、機床操作系統采用人體工程學原理，操作箱獨立設計，可自身旋轉，操作方便。

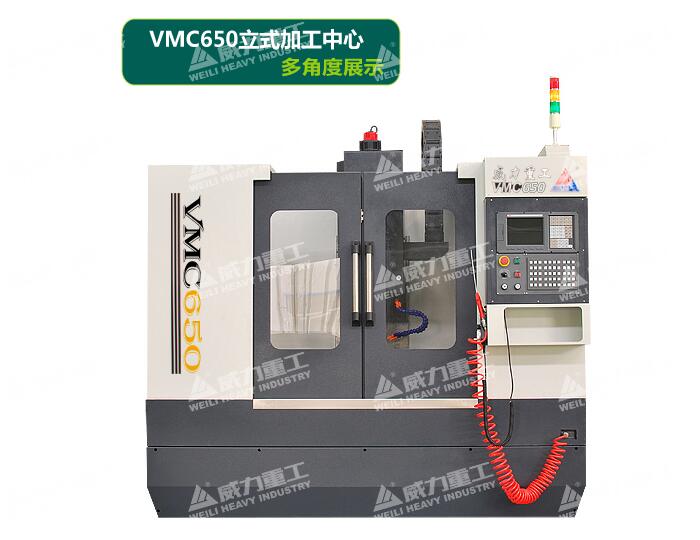

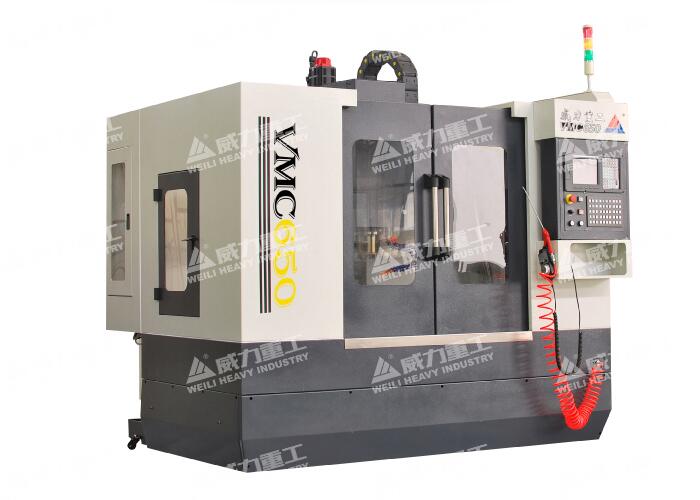

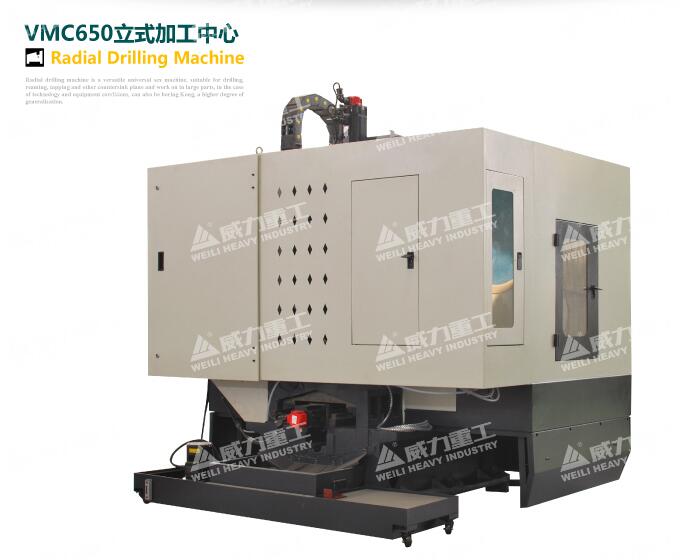

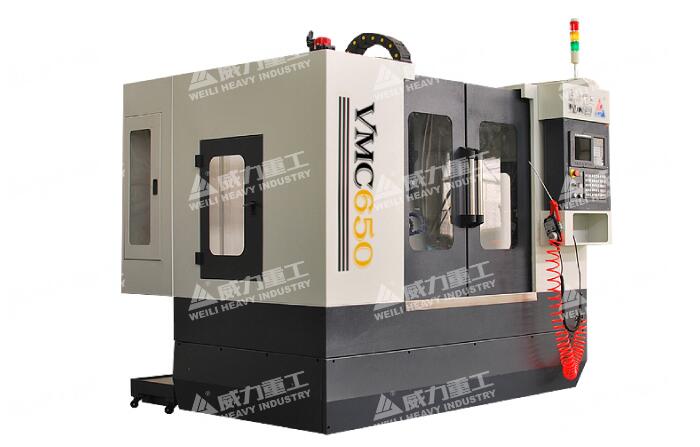

VMC650立式加工中心多角度展示1

VMC650立式加工中心技術參數：

項目	單位Unit	VMC650
工作臺面積	mm	500×800
X/Y/Z行程X/Y/Z	mm	600×500×500
主軸端面至工作臺距離	mm	110-610
主軸中心至導軌面距離	mm	560
主軸錐度	BT	BT-40
主軸轉速	RPM	8000(皮帶)
X/Y/Z滾珠絲桿規格		4010
X/Y/Z驅動功率X/Y/Z	KW	2/2/2
主軸功率	KW	7.5
X/Y/Z快速進給速度X/Y/Z	m/min	30/30/15
切削進給速度	mm/min	1-8000
定位精度	mm	0.005/300mm
重復重位精度	mm	±0.003
冷卻泵	KW	0.75
工作臺負載	Kg	350
工作臺T型槽		3×18×144
機床重量	kg	5500
殼電源容量	KVA	18KVA,380±10%VAC,3Phase50Hz
機床外形尺寸	mm	2280×2300×2400
氣壓要求	kg	≥6.5
