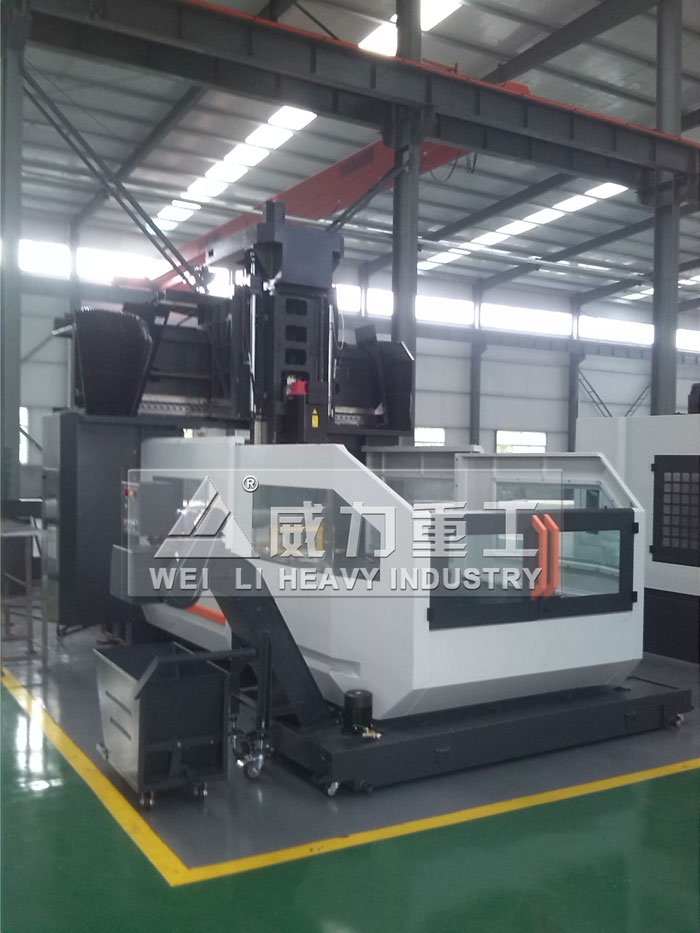

定梁定柱數控龍門式加工中心

山東威力重工機床有限公司該款定梁定柱龍門式加工中心整機剛性好，Y軸采用三根滾動導軌和一條滑動導軌，滿足機床重負荷切削要求。...

咨詢熱線：18306370898

產品詳情

一、定梁定柱數控龍門式加工中心用途：

定梁定柱數控龍門式加工中心是由山東威力重工技術工程師引進國內外先進技術而生產的一款應用范圍極廣的加工中心機床，該款數控龍門式加工中心廣泛應用與各行各業中，具體應用范圍如下：

龍門加工中心是指主軸軸線與工作臺垂直設置的加工中心，主要適用于加工大型零件。有定梁式（橫梁固定、工作臺移動/轉動），動梁式（橫梁上下移動、工作臺前后移動）動柱式（工作臺固定，龍門架移動），天車式（工作臺固定，橫梁移動）也有以上復合形式的多類龍門加工中心。加工的特性、能力、針對的產品加工用途也不完全一樣。

二、定梁定柱數控龍門式加工中心結構特點：

1 工作臺

龍門加工中心的工作臺基本上是長方形的。工作臺、床身、立柱、橫梁和滑枕等大鑄件采用鑄鐵或者焊接件，鑄件內腔系蜂巢式復合排列結構，設計先進，均經時效及二次回火處理，消除殘留內應力使材質穩定，確保工件加工精度的穩定及機床壽命。

2 龍門

龍門由一個橫梁和兩個立柱構成。分為橫梁固定、橫梁靠定位塊鎖定分段升降和橫梁任意升降三種類型。

3 滑枕

滑枕從結構上可分為開式和閉式兩種型式。開式結構的滑枕通過壓板夾緊在主軸箱上，滑枕的截面積大；閉式結構的滑枕被夾緊在主軸箱內，滑枕的截面積小。

4 刀庫

刀庫的基本型式有轉塔型、輪鼓型和鏈長型三種。

5 附件頭庫

大型復雜零件的加工通常需要很多附件頭。附件頭根據工件的加工要求進行特殊設計，一般分為直角頭、加長頭、特殊角度頭及萬能頭等。

6數控系統

現在數控系統供應商很多，按照不同的需求系統品牌和型號有不同的選擇。

7 精度

機床的精度是指機床在未受外載荷的條件下的原始精度。精度通常用它的反面—與理想狀態之間的偏差(簡稱誤差)來表示，誤差越小，則精度越高。

三、定梁定柱數控龍門式加工中心廣泛應用于機械加工行業。

適用于各行業大、中型零件的粗、精加工。

適用于汽車、航空航天、冶金、各種板件、盤件、殼體件、模具等復雜零件的多品種中小批量生產。

適用于制冷、石化、鍋爐、印刷、包裝等行業的各種管板、殼體的加工。

適用于機車車輛、汽車、柴油機等行業的缸體、殼體等零件的加工。

適用于汽車、模具、航空航天、軍工、五金等各種機械加工領域的需求。

四、定梁定柱數控龍門式加工中心主要技術參數：

參數	單位
工作臺面積	mm²	4000×1600
工作臺承重	T	10
工作臺T型槽（槽寬x槽數）	mm	28×7
X行程	mm	4500
Y行程	mm	2300
Z行程	mm	800
過龍門寬度	mm	2100
主軸端面與工作臺面距離		200-1200
主軸錐孔	—	ISO №50
主電機功率（連續/30分）	kW	SIEMENS：30/41 FANUC：22/26
主軸最高轉速	rpm	20-3000（6000可選）
主軸最大輸出扭矩	Nm	960
主軸直徑	mm	Φ100
主軸最大軸向力	N	18000
切削進給速度	mm/min	1—5000
快進速度	m/min	10
XYZ軸伺服電機功率	Kw	7
XYZ軸伺服電機扭矩	Nm	30
刀庫型式		機械手
刀柄規格		BT-50、JT-50
刀庫容量	機械手刀庫	32（40、60可選）
	鏈式刀庫	-
刀具最大直徑	mm	Φ125（相鄰空刀：Φ200）
刀具最大長度	mm	350
刀具最大重量	kg	20
定位精度X/YZ	mm	0.045/0.025
重復定位精度X/YZ	mm	0.025/0.015
外形尺寸	mm	1072054305490
機床重量	T	52
附件銑頭		直角銑頭、萬能銑頭、加長銑頭、專用銑頭
		直角銑頭、萬能銑頭、加長銑頭、專用銑頭
可供選件		附件銑頭及整體防護罩
