HMC500臥式加工中心可一次完成船用閥體加工
作者：www.ystsy.net人氣：
發表時間：2021-11-13
HMC500臥式加工中心是公司設計研發生產一款臥式加工中心設備，用于生產船用閥體，閥體三個端面所有工序一次裝夾全部完成。是一種高性能、高效率、高速度的數控機床，具有直線插補、圓弧插補、快速定位、坐標系設定、刀具偏置、循環啟動、固定循環、自診斷、程序存儲等數控機床應具有的功能。在一次裝夾后，可連續完成對零件的銑削、鉆孔、鏜孔、擴孔、鉸孔及攻絲等多種加工工序，適用于中等批量生產的各種平面、孔、復雜形狀表面的加工，節省工裝，縮短生產周期，提高加工精度。
HMC500臥式加工中心主要技術參數：
|
主 軸 |
||
|
主軸錐孔 |
BT40 |
|
|
主軸Zui高轉速 |
6000 rpm |
|
|
主軸端面至工作臺中心距離 |
200～750 mm |
|
|
主軸中心至工作臺面距離 |
0～650 mm |
|
|
刀 庫 |
||
|
規格 |
BT40-24T（圓盤刀庫） |
|
|
刀位 |
24 |
|
|
大刀具直徑 |
80 /150mm |
|
|
大刀具長度 |
300 mm |
|
|
大刀具重量 |
8 kg |
|

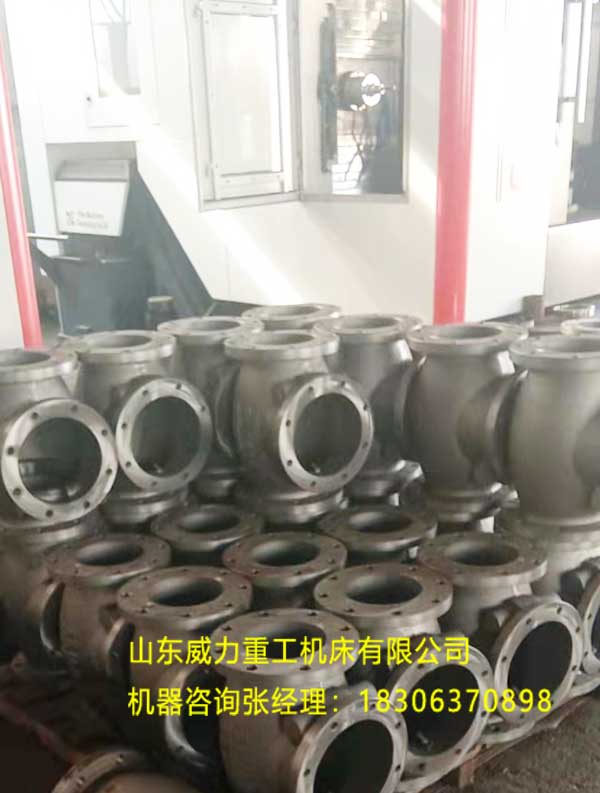

HMC500臥式加工中心使用現場
產品詳細特點：
1、主整體床身結構，剛性高、穩定性好。底座、床身、中滑座、工作臺、主軸箱等主要基礎件采用高剛性的鑄鐵結構，在內腔分布有網狀結構的加強筋，保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過時效處理，確保機床長期使用精度的穩定性、可靠性。
2、HMC500臥式加工中心的立柱在T型床身上作左右移動構成X軸，工作臺在T型床身上作前后移動構成Z軸，主軸箱在立柱上做上下移動構成Y軸。
3、HMC500臥式加工中心采用框中框的新式布局，十字滑板在整體框架上移動實現X向運動，剛性好，精度高；工作臺在床身上作前后移動構成Z軸，主軸箱在十字滑板上做上下移動構成Y軸；XY軸采用雙電機重心驅動，速度快、精度高。
4、有單工作和雙交換工作臺兩種方式供選擇，滿足不同用戶的加工需求。
5、HMC500臥式加工中心可以配置立臥自動分度銑頭，實現立式和臥式不同狀態的加工，擴展機床加工范圍。
6、適合于各種高精度、多工序，復雜零件（如模具、支架、各類箱體、汽車和飛機零件等）的多工作面的銑、鉆、鏜、鉸、攻絲加工。

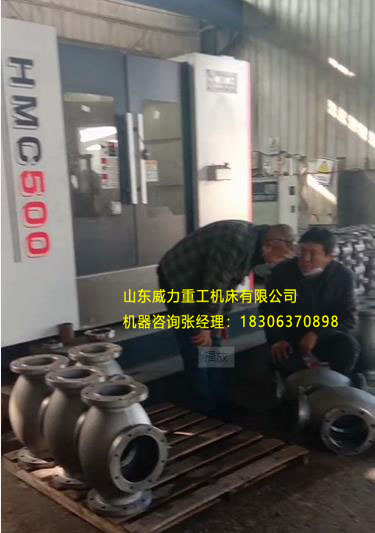

HMC500臥式加工中心
HMC500臥式加工中心，進給軸為X、Y、Z三軸坐標控制，通過伺服馬達驅動，實現對各種軸類零件進行一次性裝夾完成工藝要求，精度高，生產效率高。適合各類零件的批量生產。外防護的顏色是根據劉經理的要求來進行噴涂的。劉經理來我公司驗收設備，要求檢測下三軸的聯動性和加工精度，我們當時給劉經理銑了一個圓、并鉆了一個孔試加工下。然后對三坐標系進行檢測，符合技術文件的精度要求。

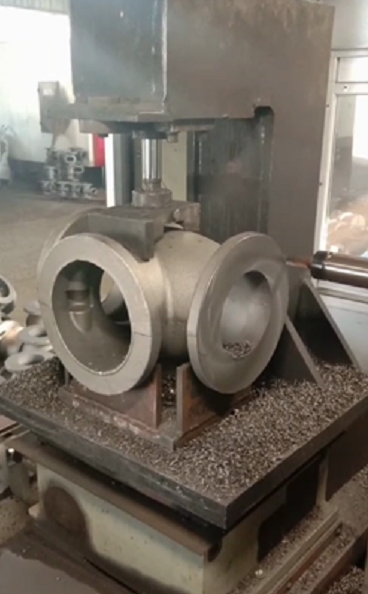

HMC500臥式加工中心
HMC500臥式加工中心高剛性、 長久的精度保持性機床采用整體T型鑄造床身，龍門立柱，正掛箱主軸箱結構。床身內部布置三角加強筋，使床身結構厚重，從而使機床得到高剛性和長久穩定的精度。HMC500臥式加工中心研究和改進了機床的各個方面，包括運動控制，冷卻液箱、排屑、人體工學以及維修便捷性，因而性能較以往更勝一籌，可以滿足各種金屬切削的要求，是品質最優、性能最可靠的機床產品。山東威力重工機床有限公司主打產品：龍門加工中心、臥式加工中心、立式加工中心、立式數控車床、數控銑打機等產品，還可以根據客戶需要訂制異形普通及數控機床，為客戶量體定做一款滿意實用的機床。咨詢電話：18306370898（可加微信）
