CK5116雙立柱定梁數控立車加工修型輪胎模具側板
作者：www.ystsy.net人氣：
發表時間：2022-07-15
雙柱定梁數控立車，其是定梁數控立車中的一種，也可以說是數控立車中的一種。其的結構上，是有工作臺、立柱、橫梁、滑座、滑枕、電動刀臺、刀架、行星齒輪減速箱、交流伺服電機和液壓站等這些。并且，其應用廣泛，可以在多個行業中用來進行車削加工，來得到滿意的加工效果。CK5116雙立柱定梁數控立車是其中較為常用的一款數控立式車床，該設備是山東威力重工為客戶設計研發的一款專門用于汽車輪胎模具側板加工及修型專用機器。

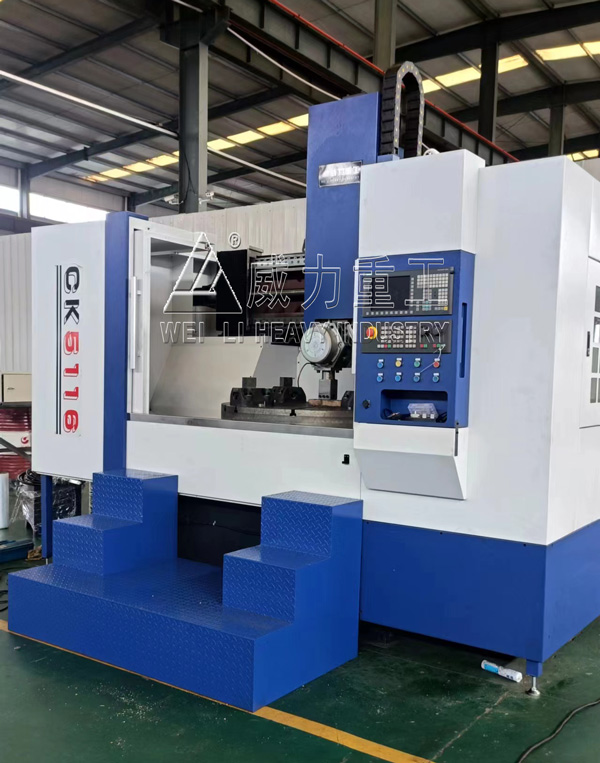

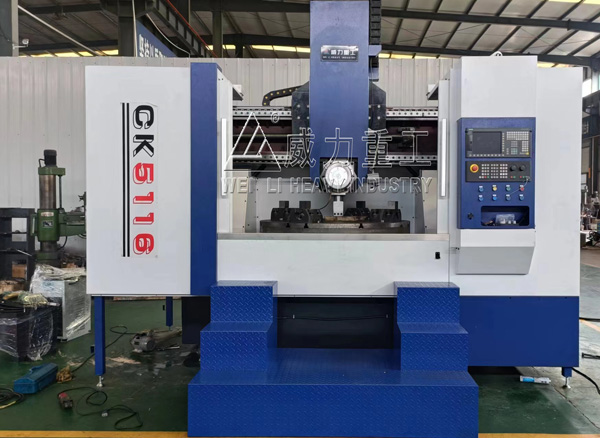

CK5116雙立柱定梁數控立車
CK5116雙立柱定梁數控立車根據其用途又稱為輪胎模具側板加工修型專用CK5116數控立車，是我廠根據長期生產數控立車的經驗，根據用戶的實際需要，采取設計技術手段，單柱數控立式車床精心設計的一種集電氣、自動控制、液壓控制和現代化機械設計等多學科、多門類的精密制造技術為一體化數控的機床。
CK5116雙立柱定梁數控立車由立柱、工作臺、底座、變速箱、橫梁、立刀架、橫梁升降機構、按鈕站、電氣數控系統、液壓系統、附件等組成。吸取了當代設計制造技術，采用優化設計方法，配置功能部件，結構性能適用，精度達標、高效率、高剛度、可進行粗、精加工，價格合理。CK5116雙立柱定梁數控立車主要結構形式為定梁式結構，六工位刀架安裝在滑板上，由精密絲杠帶動作上下進給，滑枕在定梁上作左右移動。二軸導軌采用臺灣上銀直線55滾柱重載直線導軌，具有高定位精準、低噪音、低摩擦特性，可做快速位移及或得優質的循圓精度；設備剛性好，結構緊湊，操作方便，外形美觀，生產效率高，是大型工件精密車削加工的理想設備。
CK5116雙立柱定梁數控立車主傳動電機為交流變頻電機，工作臺轉速為無級，轉速范圍是5-200mm/min，工作臺主軸上裝有雙列圓柱滾子軸承，其內環帶有錐度可以調整徑向間隙，以保證主軸在高轉速情況下平穩工作，主傳動機構和工作臺主軸軸承及導軌均有油流進行潤滑。
輪胎模具側板的加工及修型，目前大部分用戶選用常規臥式大頭數控車床或常規數控立車。因在加工鑲塊時有斷續車削，常規臥式大頭數控車床或常規立車的弊端就顯現出來：大頭臥式車床不方便工件的裝夾；斷續切削的沖擊力易于損壞機床。根據這一特性，我公司根據市場需要，研發了“輪胎側板摸具專用雙立柱定梁精密數控立車”。CK5116雙立柱定梁數控立車的特點是剛性好、轉速低、扭距大，適合斷續車削。

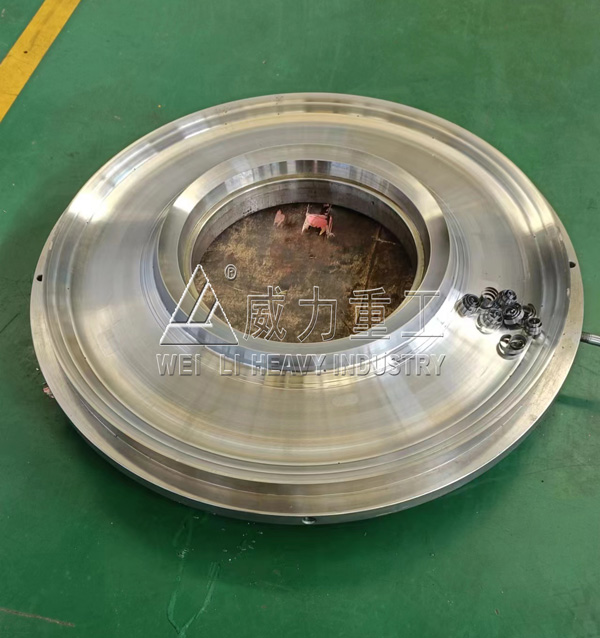

輪胎側板模具
