3米4m氣脹軸鉆孔專用數控銑槽機廠家哪里有？

作者：www.ystsy.net人氣：發表時間：2021-12-18

氣脹軸也叫氣脹輥，是一種收卷、放卷軸，從1寸到12寸都有。氣脹軸上有很多的孔槽，需要進行加工。使用普通的銑床，逐個孔進行加工，不僅效率低，而且精度無法保證。針對此，山東威力重工設計研發了一款專利產品，氣脹軸鉆孔專用數控機床，也稱氣脹軸鉆孔專用數控銑槽機，該設備的優點在于，能夠在一次裝夾過程中，完成所氣脹軸上所用孔的銑削加工，效率高，效果好。在國內，能夠生產這種自動化程度高，操作簡單方便，精密度高的專門用于氣脹軸鉆孔專用機床設備廠家并不多，我們山東威力重工是幾種客戶比較認可的廠家，公司經驗豐富，有豐富案例，為客戶設計生產有1.5米、2米、3米、4米氣脹軸鉆孔專用數控銑槽機設備，是根據氣脹軸的長度來設計生產數控專機設備。

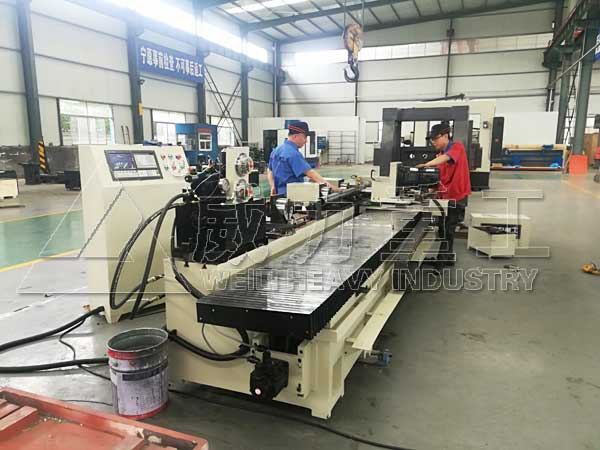

4米氣脹軸鉆孔專用數控機床

3米4m氣脹軸鉆孔專用數控銑槽機組成包括鉆孔組件、分度組件、固定組件和噴水組件。鉆孔組件包括機架、第三支架、第一電機、第一傳動件、主軸、刀具安裝頭、第一滑塊、第一滑軌、第一絲桿、第二電機、第二傳動件、第二滑軌、第二滑塊、第二絲桿和第三電機，第一滑軌固定在機架的上表面，當需要對氣脹軸的位置進行變換時，控制液壓缸的活塞桿回縮，第四電機輸出軸的轉動，實現分度頭對氣脹軸角度的變換，再次利用液壓缸把氣脹軸固定住，再進行鉆孔操作，該3米4m氣脹軸鉆孔專用數控銑槽機上的分度頭不需要人力即可實現對氣脹軸角度的變換，大大的節省了人力。

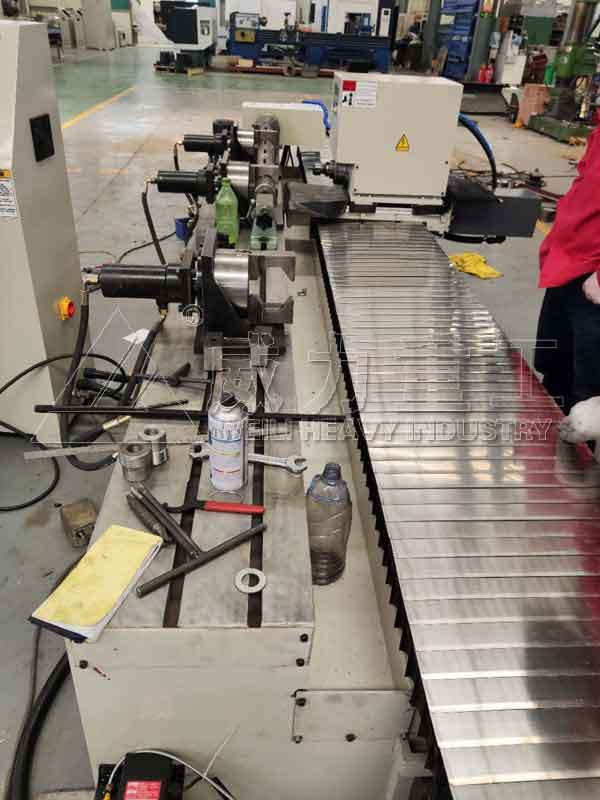

氣脹軸鉆孔專用數控銑槽機

3米4m氣脹軸鉆孔專用數控銑槽機主體上的主軸箱、分度盤、頂尖、伺服裝置和排屑裝置；分度盤和頂尖分別相向設置在機床主體兩側；主軸箱可移動的設置于機床主體上；排屑裝置包括可拆分的傳送機構和收集機構；機床主體中間設置有開口；傳送機構設置于開口下方，承接開口掉落的廢屑，并傳送至收集機構；伺服裝置設置在機床主體一側，并控制分度盤、頂尖和主軸箱運動。

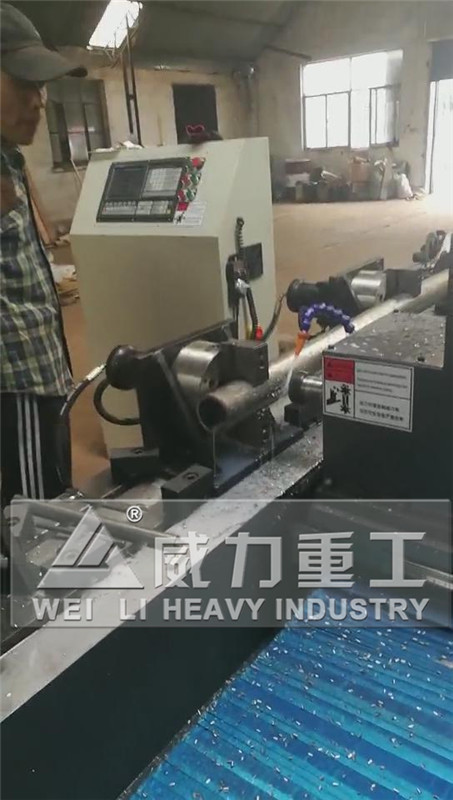

3米氣脹軸鉆孔專用數控銑槽機使用中

傳送機構包括驅動電機、驅動輪、傳送帶和防護管道；傳送帶一端設置于3米4m氣脹軸鉆孔專用數控銑槽機主體內，另一端設置于收集機構入口處；防護管道包裹在傳送帶外；防護管道的入口連接機床主體的開口，出口連接收集機構的入口；驅動輪設置于傳送帶一端內；驅動電機的輸出軸與驅動輪傳動連接。防護管道位于3米4m氣脹軸鉆孔專用數控銑槽機主體開口下方設有用于支撐傳送帶的第一襯板。

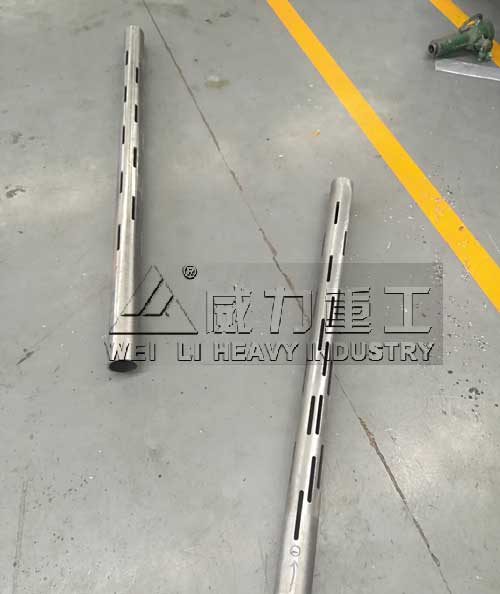

氣脹軸

3米4m氣脹軸鉆孔專用數控銑槽機廠家哪里有？推薦山東威力重工機床有限公司，坐落在山東省滕州市經濟開發區春藤路經濟開發區999號。公司在某種數控專機的設計上經驗豐富，除了設計生產了氣脹軸鉆孔專用數控銑槽機外，還設計生產有ABS齒圈銑削專用數控機床、片式塔機標準節鉆孔專用數控專機、履帶裝載機連板鉆孔專用數控機床等等。采購了解更多3米4m氣脹軸鉆孔專用數控銑槽機設備的更新技術信息，咨詢張經理：18306370898（可加微信）
