VMC650加工中心的組成結構與技術參數
作者：www.ystsy.net人氣：
發表時間：2021-09-30

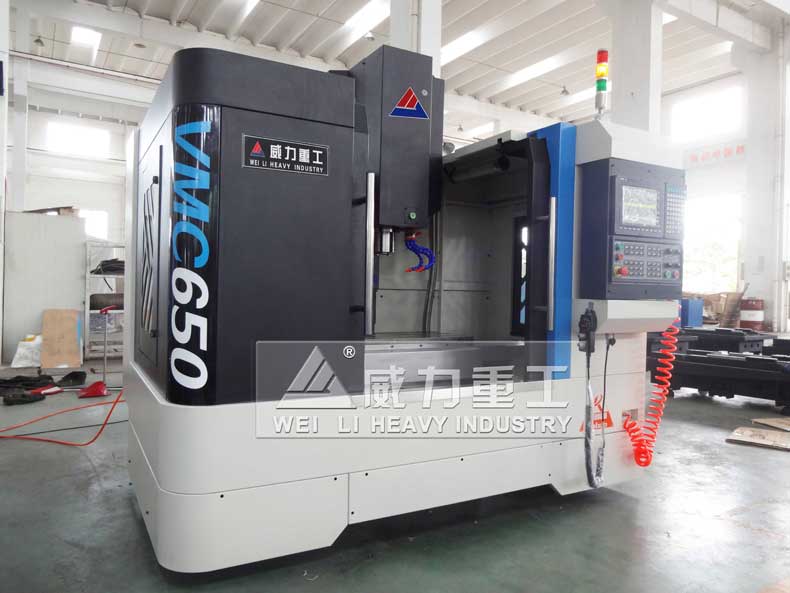

CNC650加工中心是山東威力重工機床有限公司自主設計一款高效高剛性立式加工中心，該機床具有整機結構剛性強、精度穩定、故障率低、可靠性好的優點，是區別于目前市場普通的850機型。該機床具有整體結構強，機床結構經過有限元分析優化，剛性強，結構穩定。肋骨式機頭設計：內部筋條加粗加大，強化結構剛性大幅提高加工穩定性。
CNC650加工中心組成結構：
1、主軸電機功率:CNC650主電機功率常見的有兩種，7.5KW和11KW，當然也還有*大或*小功率的。兩者之間的區別是反應的切削阻力和負荷不同，這就需要看消費者怎么選擇了，一般功率大的要貴一點。
2、主軸：主軸有8000轉、10000轉、12000轉。根據客戶加工藝的選擇不同轉速的規格的主軸。
3、刀庫的選擇：刀具數量不用細說，當然是數量越多的越好，當然價格也*貴。刀庫可選圓盤式或斗笠式，斗笠式和圓盤式刀庫價格不同具體需求需根據所加工的零件來選擇。
4、數控系統：可根客戶的使用要求可以配不同的系統，現在應用較多（三菱、發那科、西門子）系統。
加工中心技術參數：
|
機型 |
規格 |
VMC-650 |
|
X坐標行程 |
mm |
650 |
|
Y坐標行程 |
mm |
450 |
|
Z坐標行程 |
mm |
450 |
|
工作臺規格 （長） |
mm |
860 |
|
工作臺規格 （寬） |
mm |
430 |
|
工作臺載重 |
kg |
300 |
|
主軸中心至立柱導軌面 |
mm |
475 |
|
主軸端面至工作臺平面 |
mm |
100-550 |
|
X、Y、Z切削進給量 |
mm/min |
1-6000 |
|
X、Y、Z快速移動速度 |
m/min |
24/36 |
|
主軸轉速范圍 |
r/min |
50-8000 |
|
主軸錐孔 |
|
BT40 |
|
工作臺T型槽/槽寬/槽距 |
mm |
5/18/75 |
|
定位精度 |
mm |
300±0.005 |
|
重復定位精度 |
mm |
300±0.003 |
|
機床輪廓 長/寬 |
m |
2.7/2.2/2.5 |
|
機床重量 |
T |
4.8 |
加工精度維護：
每次開機以后，給VMC650加工中心留出適當的預熱時間是非常有必要的。一般情況下，應先預熱10分鐘左右再加工，如果是長期不用的設備，則應預熱更長的時間。要經常性地對油路進行檢查，看看是否暢通。在關閉設備之前，一定要將工作臺和鞍座移動到機床中央的位置，也就是使三軸行程位于各軸行程中間。不論加工中還是關機后，一定要保持VMC650加工中心的干燥和清潔。
每日維護保養：
每天例行的維護保養包括檢查潤滑油液面高度，保證VMC650加工中心運行順暢，還要檢查冷卻液箱內冷卻液是否夠用，不夠時應及時添加。氣動三聯件油液面高度也需要維護人員的關注，應保證它不低于整個油管高度的三分之二，還要每天打開排水開關，排出其濾油灌內的水汽。空氣壓力調整旋鈕，左向旋轉可以降低壓力，又向旋轉可以增加壓力，要根據設備的氣壓情況進行必要的調整。
